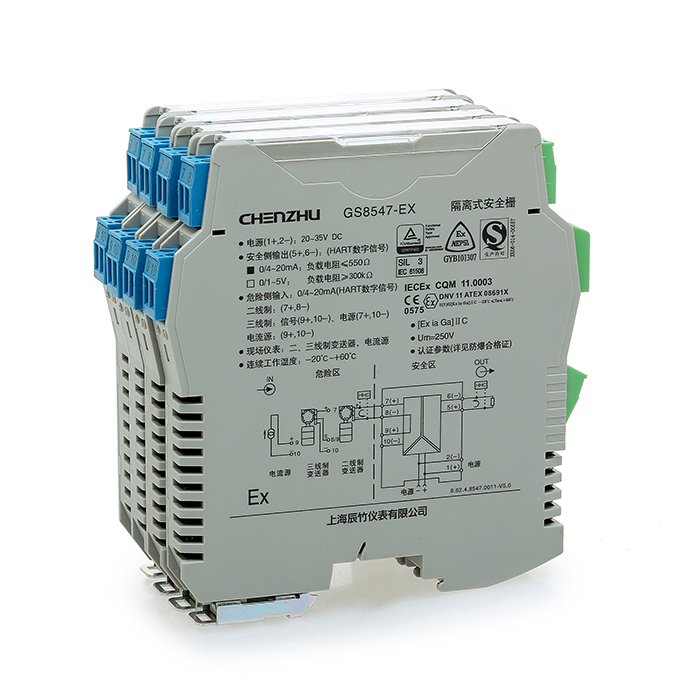

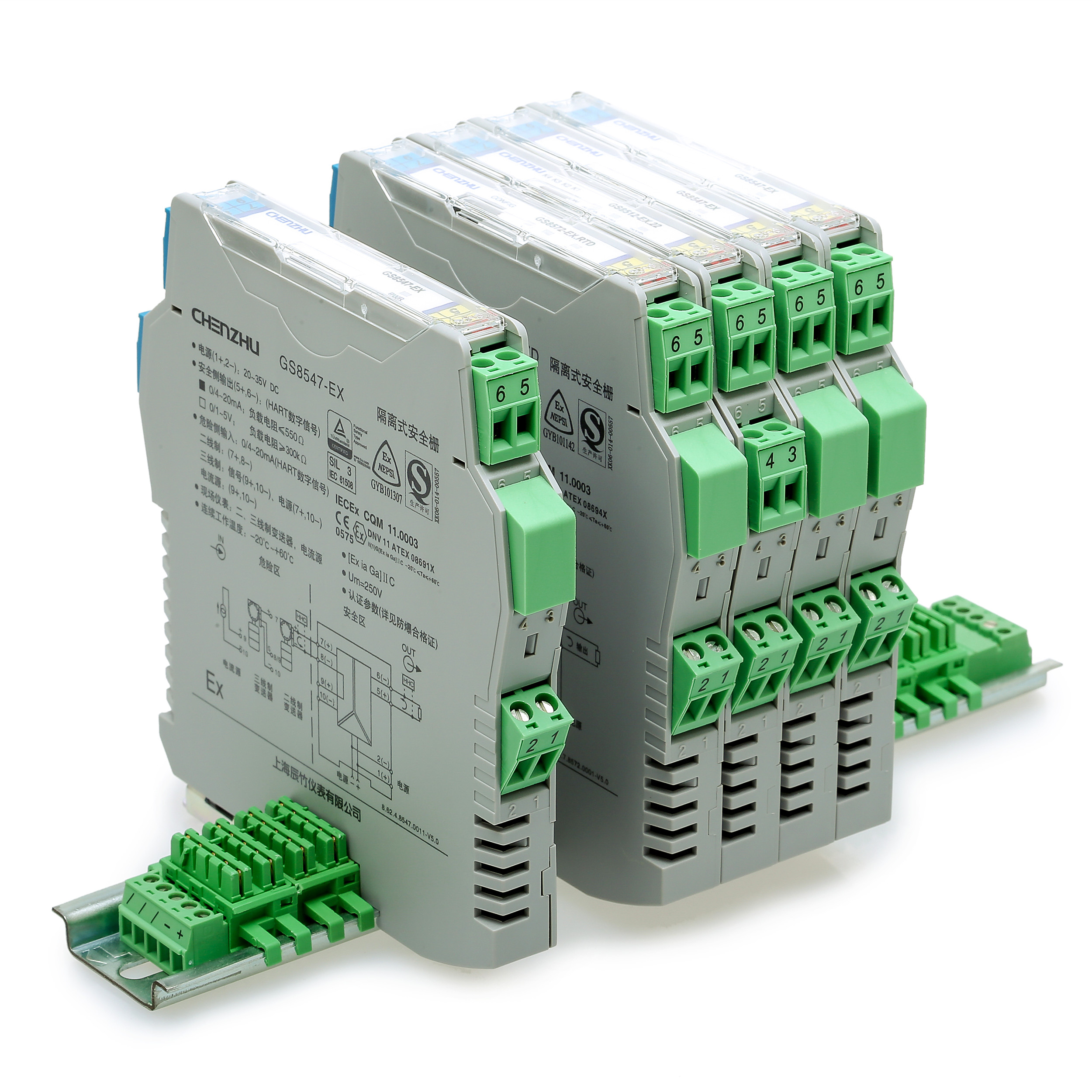

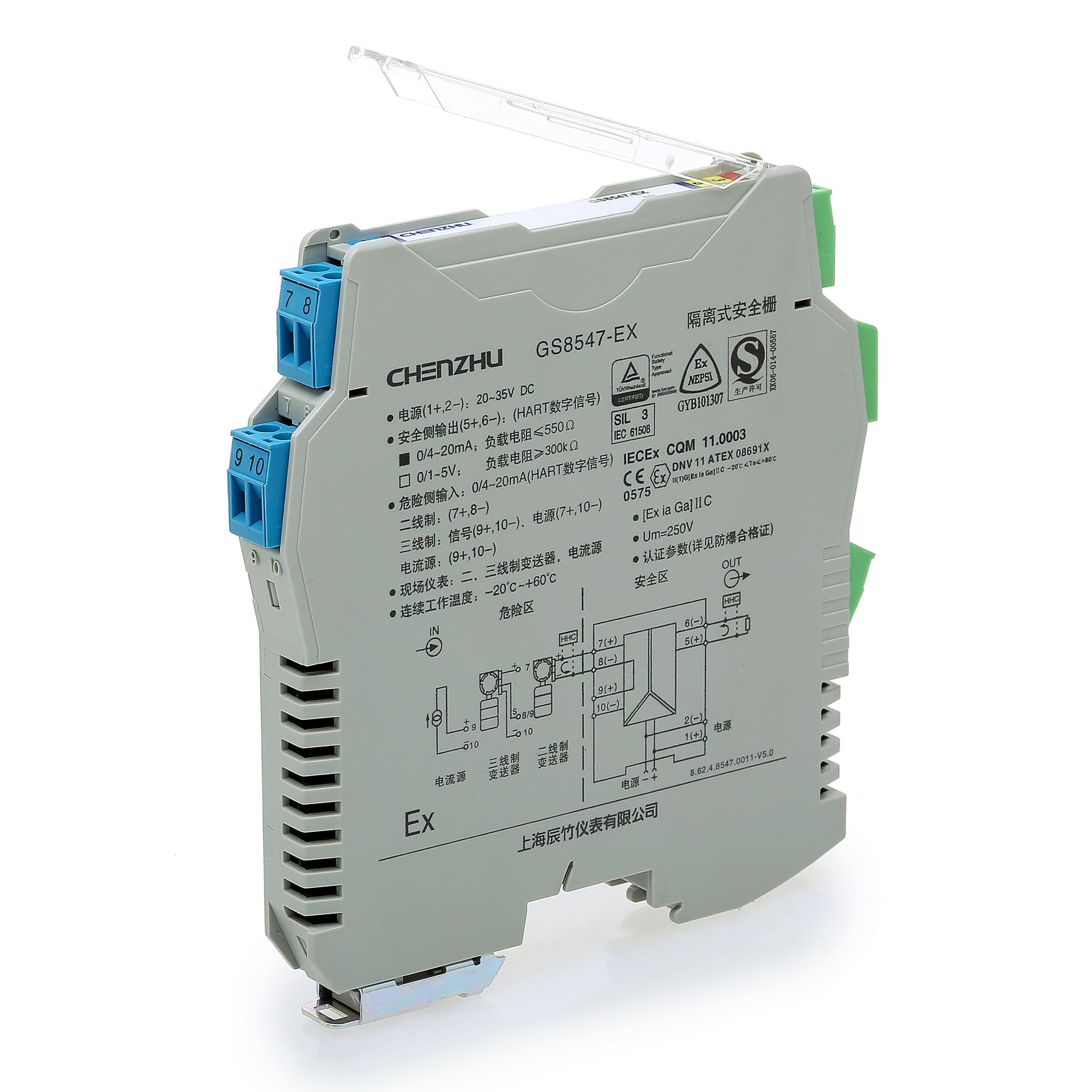

可插拔接線端子 |
安裝與拆卸 |
相關閱讀：
糖心VLOG安全柵GS8547-EX如何與西門子S7-300 PLC匹配接線？
以上如需更多信息，請與糖心VLOG聯係：
銷售服務：021-64360668
技術支持：400 881 0780
郵 箱：chenzhu@shplsh.com
CHENZHU EPLAN GS8547-EX.edz
| 應用圖 | 尺寸圖 |
|
|
| 通道數 | 1進1出 |
| 輸出精度（20°C） | 0.1%F.S.（典型值：0.05%F.S.） |
| 溫度漂移 | 0.005%F.S./℃ |
| 響應時間 | 2ms達到最終值的90% |
| 絕緣強度 | 非本安端~本安端≥2500V AC,電源~非本安端≥500V AC |
| 絕緣電阻 | 非本安端~本安端≥100MΩ,電源~非本安端≥100MΩ |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1 |
| 防爆標誌 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| 重量 | 約110g |
| 連接的現場設備 | 二線製變送器(HART);三線製變送器;電流源信號 |
| 適用場所 | 安裝在安全場所，可與最高處於0區 IIC，20區，IIIC 危險場所的本安儀表連接 |
| 輸入信號 | 0~20mA;4~20mA;HART數字信號 |
| 開路電壓 | ≤28V |
| 配電電壓 | 20mA時電壓：≥15.5V |
| 正常工作電流 | ≤25mA |
| 輸出信號 | 0~20mA;4~20mA;HART數字信號;0~5V;1~5V |
| 電流輸出負載電阻 | RL≤550Ω,RL≥250Ω(電流輸出，HART通信時) |
| 電壓輸出負載電阻 | RL≥330kΩ |
| 供電電壓（Ue） | 20~35V DC |
| 電源保護 | 電源反向保護 |
| 消耗電流 | ≤65mA（24V供電，20mA輸出時） |
| 供電方式 | 獨立供電 |
| 電源連接方式 | 導軌總線供電;端子供電 |
| 深度 | 118.9mm |
| 高度 | 106.0mm |
| 寬度 | 12.5mm |
| 品牌 | 德國菲尼克斯定製 |
| 材料 | PC |
| 防護等級 | IP20 |
| 阻燃等級 | UL94/V0 |
| 顏色 | 灰 |
| 認證 | NEPSI;IECEx;SIL |
| CCC | [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20 |
| IECEx | [Ex ia Ga] IIC 符合IEC 60079-0、 IEC 60079-11、IEC 60079-26 |
| 功能安全 | SIL3 符合 IEC 61508 |
| 最高電壓Um | 250V |
| 最大輸出電壓Uo | 28V(7,8/9,10端子間);1.2V(9,10端子間) |
| 最大輸出電流Io | 93mA(7,8/9,10端子間) |
| 最大輸出功率Po | 651mW(7,8/9,10端子間) |
| ⅡC 最大外部電感Lo | 4.2mH(7,8/9,10端子間) |
| ⅡC 最大外部電容Co | 0.083μF(7,8/9,10端子間) |
| ⅡB 最大外部電感Lo | 12.6mH(7,8/9,10端子間) |
| ⅡB 最大外部電容Co | 0.65μF(7,8/9,10端子間) |
| ⅡA 最大外部電感Lo | 32.8mH(7,8/9,10端子間) |
| ⅡA 最大外部電容Co | 2.15μF(7,8/9,10端子間) |
| 最高輸入電壓Ui | 20V(9,10端子間) |
| 最大輸入電流Ii | 120mA(9,10端子間) |
| 最大內部等效電感Li | 0.54μH(7,8/9,10端子間) |
| 最大內部等效電容Ci | 0μF(7,8/9,10端子間) |
| 設備類型 | Type A |
| 安全完整性等級（SIL） | 3 |
| 操作模式（低要求） | IEC 61508-低要求 |
| （低要求）安全失效分數（SFF） | 0.9887 |
| （低要求）檢驗測試間隔（PTI） | 4年 |
| （低要求）λS | 139 FIT |
| （低要求）λSD | 4.36 FIT |
| （低要求）λDD | 241 FIT |
| （低要求）平均失效概率(PFDAVG) | 7.63E-05 |
| （低要求）診斷覆蓋率（DC） | 0.9822 |
| 操作模式（高要求） | IEC 61508-高要求 |
| （高要求）安全失效分數（SFF） | 0.9887 |
| （高要求）檢驗測試間隔（PTI） | 4年 |
| （高要求）λS | 139 FIT |
| （高要求）λDU | 4.36 FIT |
| （高要求）λDD | 241 FIT |
| （高要求）每小時失效概率（PFH） | 4.36E-09 |
| （高要求）診斷覆蓋率（DC） | 0.9822 |
| 電快速瞬變脈衝群抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 浪湧(衝擊)抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 射頻電磁場輻射抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 靜電放電抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 射頻場感應的傳導騷擾抗擾度 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| 低頻共模傳導 | 依據標準:IEC 61326-3-1;達到FS性能判據要求 |
| HART功能 | 有 |
| 連續工作溫度 | -20℃~+60℃ |
| 貯存溫度 | -40℃~+80℃ |
| 相對濕度 | 10%~90% |
| 環境要求 | 周圍環境中不得有強烈振動、衝擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質 |
| 剛性導線可用橫截麵範圍 | 0.5~2.5mm² |
| 柔性導線可用橫截麵範圍 | 0.5~2.5mm² |
| 最小導線橫截麵AWG | 24 |
| 最大導線橫截麵AWG | 12 |
| 剝線長度 | 7mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.6 Nm |
| 安裝方式 | DIN35mm導軌安裝 |
| 使用限製 | 1、在危險區和安全區不能同時使用HHC（HART手操器）,2、在危險區使用的HHC（HART手操器）必須經過防爆認證 |
