一進一出
電平/NPN晶體管/PNP晶體管
12V/20mA
5V/20mA
晶體管
5V電平
12V電平
24VDC
端子供電

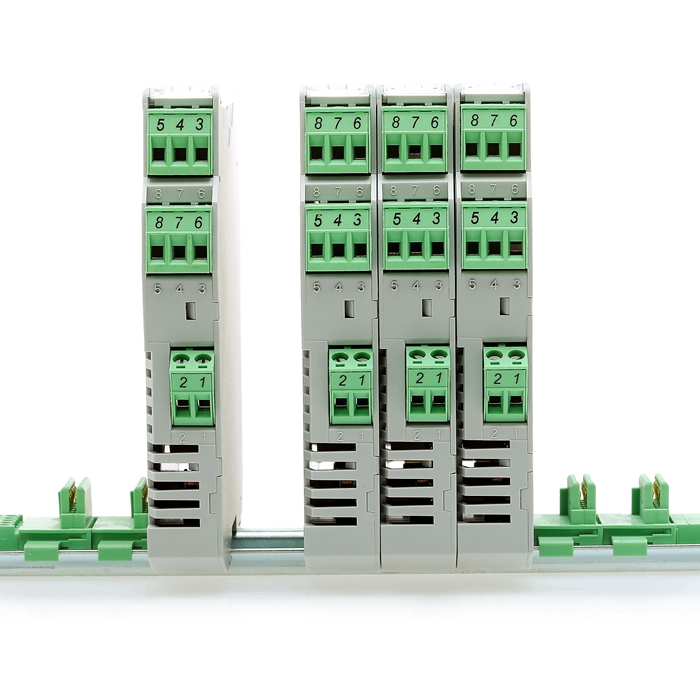

導軌總線供電

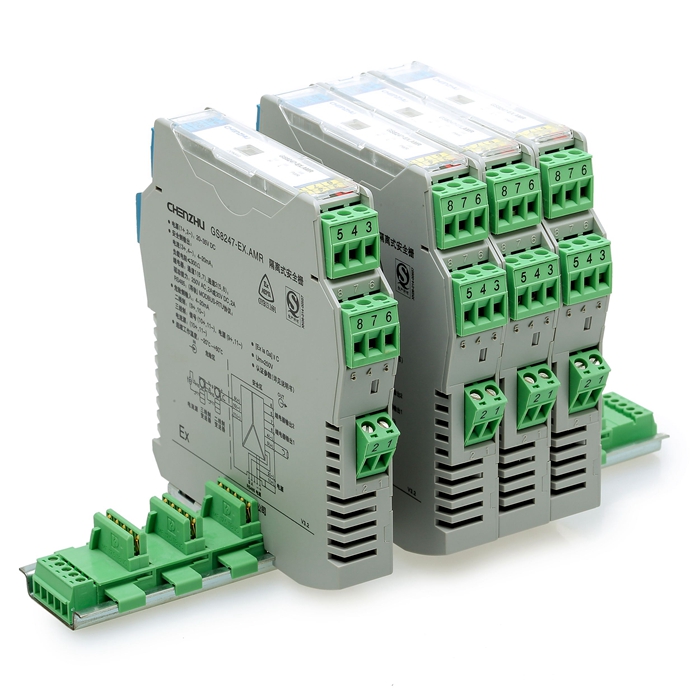

 可插拔接線端子 |
安裝與拆卸 |
CHENZHU EPLAN GS8552-EX.11.edz

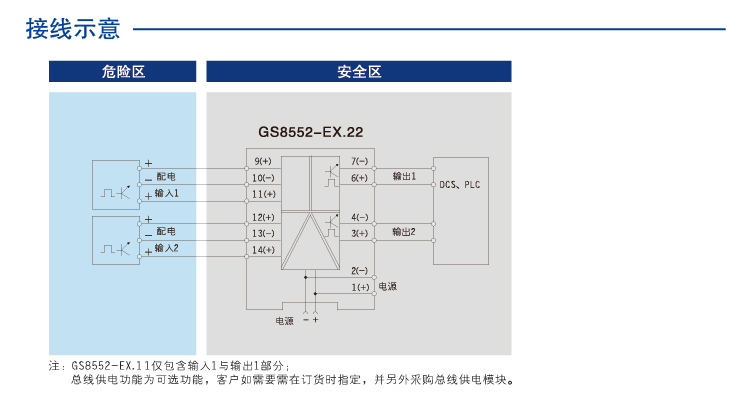

| 尺寸圖 | 應用圖 | 說明圖 |
|
|
|
| 通道數 | 1進1出 |
| 絕緣強度 | 非本安端~本安端≥2500V AC,電源~非本安端≥1500V AC |
| 絕緣電阻 | 非本安端~本安端≥100MΩ,電源~非本安端≥100MΩ |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268) |

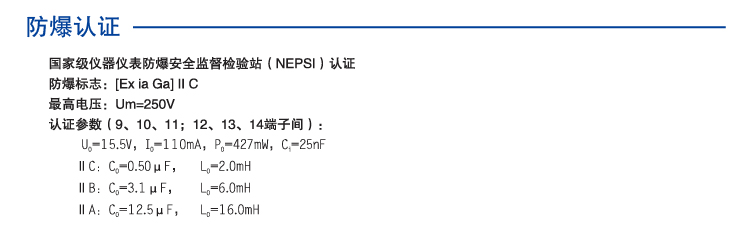

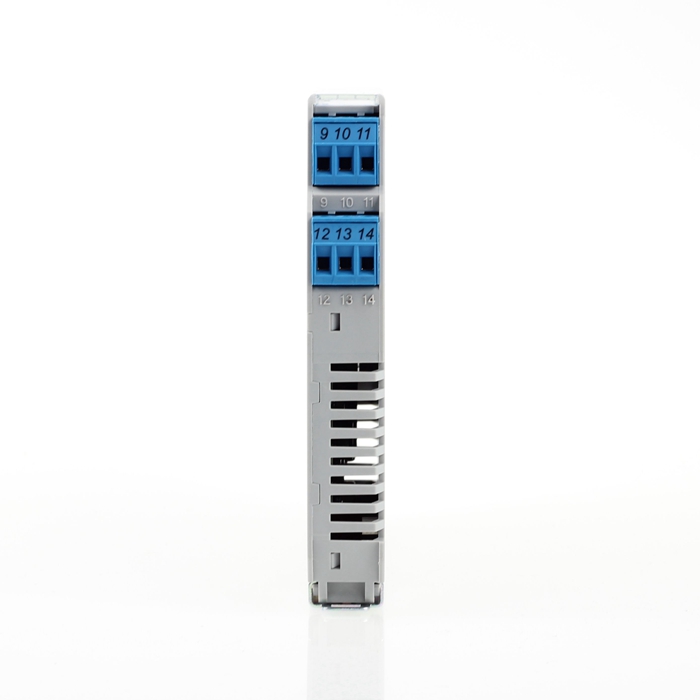

| 防爆標誌 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
| 重量 | 約150g |
| 連接的現場設備 | 二線製頻率信號源;三線製頻率信號源 |
| 適用場所 | 安裝在安全場所，可與最高處於0區 IIC，20區，IIIC 危險場所的本安儀表連接 |
| 輸入信號 | NPN晶體管輸入;PNP晶體管輸入;電平信號輸入 |
| 開路電壓 | 12V配電時開路電壓≤15V；5V配電時開路電壓≤5.5V |
| 配電電壓 | 12V配電，20mA輸出時電壓≥9V；5V配電，20mA輸出時電壓≥4.5V |
| PNP / NPN晶體管 | 電平輸出時頻率≤20kHz；晶體管輸出時頻率≤10kHz |
| 電平信號輸入 | 高電平VH≥4V；低電平VL≤1V；電平輸出時頻率≤50kHz；晶體管輸出時頻率≤20kHz 電平輸出時頻率≤50kHz；晶體管輸出時頻率≤20kHz |
| 輸出信號 | 5V電平;12V電平;晶體管 |
| 晶體管輸出 | 晶體管集電極輸出:高電平Vcc低電平≤2.5V（驅動電流≤10mA時);晶體管發射極輸出:高電平Vcc-2.5V低電平≤0.5V（驅動電流≤10mA時）注:“Vcc”指輸出端外部供電電壓，Vcc≤40V |
| 電平信號輸出 | 12V係列PLC,DCS高電平9V≤VH≤12V,5V係列PLC,DCS高電平4.5V≤VH≤5V,低電平VL≤0.5V |
| 供電電壓（Ue） | 20～35V DC |
| 電源保護 | 電源反向保護 |
| 消耗電流 | (24V供電，12V/20mA配電時)≤45mA |
| 供電方式 | 獨立供電 |
| 電源連接方式 | 端子供電;導軌供電 |
| 深度 | 118.9mm |
| 高度 | 106.0mm |
| 寬度 | 17.5mm |
| 品牌 | 德國菲尼克斯 |
| 材料 | PC |
| 防護等級 | IP20 |
| 阻燃等級 | UL94/V0 |
| 顏色 | 灰 |
| 認證 | NEPSI |
| CCC | [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20 |
| 最高電壓Um | 250V |
| 最大輸出電壓Uo | 15.5V(9,10,11端子間) |
| 最大輸出電流Io | 110mA(9,10,11端子間) |
| 最大輸出功率Po | 427mW(9,10,11端子間) |
| ⅡC 最大外部電感Lo | 2.0mH(9,10,11端子間) |
| ⅡC 最大外部電容Co | 0.50μF(9,10,11端子間) |
| ⅡB 最大外部電感Lo | 6.0mH(9,10,11端子間) |
| ⅡB 最大外部電容Co | 3.1μF(9,10,11端子間) |
| ⅡA 最大外部電感Lo | 16.0mH(9,10,11端子間) |
| ⅡA 最大外部電容Co | 12.5μF(9,10,11端子間) |
| 最大內部等效電容Ci | 25nF(9,10,11端子間) |
| 電快速瞬變脈衝群抗擾度 | 依據標準:IEC 61326-1 |
| 浪湧(衝擊)抗擾度 | 依據標準:IEC 61326-1 |
| 射頻電磁場輻射抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 靜電放電抗擾度 | 依據標準:IEC 61326-1 |
| 射頻場感應的傳導騷擾抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 連續工作溫度 | -20℃~+60℃ |
| 貯存溫度 | -40℃~+80℃ |
| 相對濕度 | 10%~90% |
| 環境要求 | 周圍環境中不得有強烈振動、衝擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質； |
| 剛性導線可用橫截麵範圍 | 0.5~2.5mm² |
| 柔性導線可用橫截麵範圍 | 0.5~2.5mm² |
| 最小導線橫截麵AWG | 12 |
| 最大導線橫截麵AWG | 24 |
| 剝線長度 | 8mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.6 Nm |
| 安裝方式 | DIN35mm導軌安裝 |

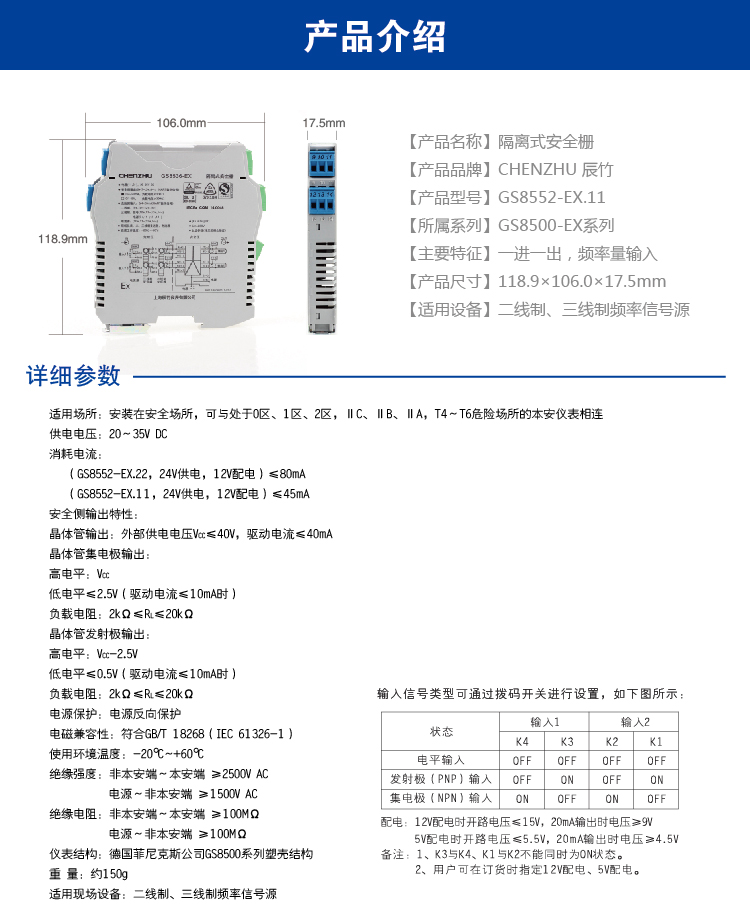

| 開關設置作用 | 輸入信號的類型(電平、晶體管)可以通過開關K1、K2的設置改變。 |
