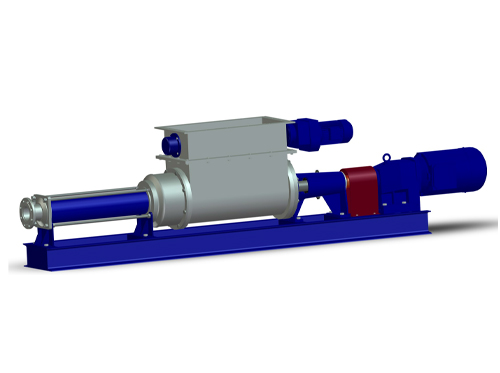

帶螺旋進料器與法蘭聯接減速電機直聯式結構破橋裝置的HTR-P係列增強型料鬥單螺杆泵

高粘度、緊實、易碎、易搭橋介質的泵型！

對於高粘度、緊實、易碎、易搭橋介質，HTR-P係列增強型料鬥單螺杆泵是較好解決方案。HTR-P係列增強型料鬥單螺杆泵可用於各個行業，提供連續、穩壓、平穩與低脈動輸送，且計量與轉速成正比。此泵的特殊性質是具有水平定位螺旋送料器、組合式破橋裝置與大尺寸矩形料鬥。連軸杆帶螺旋進料器與喇叭形擠壓腔，使介質以**方式被送到轉子與定子之間的空腔。破橋裝置可防止搭橋並使介質充分混合。料鬥尺寸可根據具體應用進行調整。HTR-P係列增強型料鬥單螺杆泵法蘭聯接減速電機直聯式結構結構緊湊，經濟實惠。

HTR-P係列增強型料鬥單螺杆泵的特點

        泵腔體帶有組合式破橋裝置與大尺寸矩形料鬥

        喇叭形擠壓腔

        特殊連軸杆帶具有水平定位螺旋送料器

        連續低脈動輸送，不受壓力與粘度波動影響

        輸送量與轉速成正比，在整個轉速範圍內均能實現高精度計量

        高壓無閥輸送

        定子帶料鬥型進料口可以使介質容易進入輸送腔

HTR-P係列增強型料鬥單螺杆泵為您提供：

        平穩輸送介質

        泵聯接符合國內與國際標準及專門設計模塊

        可與各種類型驅動裝置聯接

        易維修

HTR-P係列增強型料鬥單螺杆泵的優點

        可變模塊化係統

        材料範圍廣

        耐用緊湊直聯式結構

        接頭適於各種應用

        標準機械密封，其他密封方式可選

技術

轉子

耐磨損，抗腐蝕設計。

定子

管內硫化，兩端密封，采用多種橡膠、塑料和金屬材料製成。定子入口帶有喇叭口，以便物料容易進入輸送腔中。

傳動鏈

將傳動軸與連軸杆相連，此連軸杆帶有水平定位螺旋送料器，便於將物料送入轉子和定子之間的空腔中；同時帶有兩個萬向節，其可將動力從驅動裝置傳遞至轉子。

軸密封

標準結構為單端麵、可正反向旋轉、耐磨的機械密封。根據用戶要求，還可采用不同廠家提供的不同型號單/雙端麵機械密封，組裝式和其他特殊機封，以及填料密封。

吸入室與排出體

吸入室配有組合式破橋裝置，用以防止搭橋現象並使介質充分混合（例如：用於預處理脫水汙泥），同時配有大尺寸矩形料鬥與喇叭

形擠壓腔，以及連軸杆，該連軸杆帶有水平定位螺旋送料器，此設計更便於將物料送入轉子和定子之間的空腔中。

料鬥尺寸可根據具體應用進行調整。

使用符合DIN標準和其它國際標準的法蘭與螺紋聯接 所用材料有鑄鐵、鋼、橡膠襯裏鎳鉻鋼，及按客戶要求使用的特殊材料。

直聯式結構

驅動裝置直接用法蘭連至泵直聯架，結構緊湊、總重小、具有固定的軸向高度，這種高度與驅動裝置類型和尺寸無關，且維修簡便、效率高。

HTR-P係列增強型料鬥單螺杆泵可供使用…

       流量**可達 200 m3/h

       壓力**可達 48 bar

       料鬥尺寸可調

       采用不同材料，從鋼至鎳鉻鋼至高耐酸材料如雙煉鋼、哈氏合金及鈦合金

       采用不同定子橡膠，從高耐磨性天然橡膠到耐油、耐酸及耐堿橡膠到四丙氟橡膠和氟橡膠

       使用 S 幾何形狀可實現平穩輸送與安全運行

       選用不同機械軸密封、填料壓蓋與特殊機封

…可以輸送

       高粘度、緊實、易碎、易搭橋介質。

應用

是您用於輸送高粘度、緊實、易碎、易搭橋介質的理想方案。

HTR-P係列增強型料鬥單螺杆泵配備有螺旋送料器與破橋裝置可用於各個行業，提供連續、穩壓、平穩與低脈動輸送，且計量與轉速成正比。其主要用於泵送高粘度、緊實、易碎、易搭橋介質。

廣泛應用

HTR-P係列增強型料鬥單螺杆泵主要用於具有以下特性的介質：

       緊實的

       易碎的

       成塊的

       易搭橋的

       介質含固體物料的

       剪切敏感性的

       潤滑性或非潤滑性的

       觸變性與膨脹性的

       磨蝕性的

       粘性的

例如

脫水汙泥、濾餅等。

其他特點：

       噪音低、振動小

       流量和壓力範圍大

       流量**可達 200 m3/h

       壓力**可達 48 bar

配件

以下附件可用於HTR-P係列增強型料鬥單螺杆泵：

       定子幹運行保護器

       實心定子的流量傳感器

       速度監控器

       帶不同聯接的薄膜式壓力計

       多功能壓力表

       淬火鍋

       雙機械密封係統加壓衝洗裝置

       環形加藥噴嘴

       化學錨栓

       定子拆卸工具

       可調支座

       可移動式和拖車式機組

       驅動裝置保護罩

       電氣控製係統
