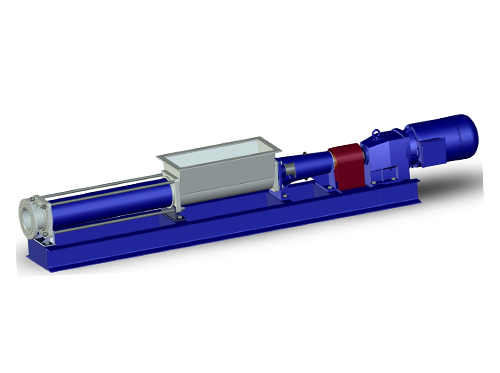

帶有料鬥與法蘭聯接減速電機直聯式結構的HTR單螺杆泵

此類型泵結構緊湊，是用於輸送易碎介質的理想之選。

普遍適用 — HTR單螺杆泵

此HTR單螺杆泵具有方形/矩形料鬥，在螺旋推進器和擠壓腔之間具有連軸杆，可用於大多數行業，以提供連續、穩壓、平穩與低脈動輸送。此特殊設計可保證物料**地送入轉子和定子之間的空腔中。HTR單螺杆泵的另一項優點在於其能與轉速成正比地計量任何介質。HTR單螺杆泵為法蘭聯接減速電機直聯式結構，結構緊湊，經濟實惠。

HTR單螺杆泵的特點：

       料鬥腔帶有矩形入口法蘭與螺旋送料器以及擠壓腔，以便於將流動緩慢及漿糊狀介質送入轉子和定子之間的空腔中。

       連續低脈動輸送，不受壓力與粘度波動影響

       輸送量與轉速成正比，在整個轉速範圍內均能實現高精度計量；

       高壓無閥輸送

       定子帶料鬥型進料口可以使介質容易進入輸送腔

HTR單螺杆泵為您提供：

平穩輸送介質

       泵聯接符合國內與國際標準及專門設計模塊

       易維修

HTR單螺杆泵優點：

       可變模塊化係統

       不同轉子/定子幾何形狀且采用材料範圍廣

       耐用緊湊直聯式結構

       接頭適於各種應用

       標準機械密封，其他密封方式可選

技術

我們的設計 — 您的優勢：易維修、可靠性、運行安全

1. 轉子

 耐磨損，抗腐蝕設計。

2. 定子

管內硫化，兩端密封，采用多種橡膠、塑料和金屬材料製成。定子入口帶有喇叭口，以便物料容易進入輸送腔中。

3. 傳動鏈

連軸杆帶有螺旋送料器與擠壓腔，便於將物料送入轉子和定子之間的空腔中，同時帶有兩個萬向節，其可將動力從驅動裝置傳遞至轉子。

4. 軸密封

標準結構為單端麵、可正反向旋轉、耐磨的機械密封。根據用戶要求，還可采用不同廠家提供的不同型號單/雙端麵機械密封，組裝式和其他特殊機封，以及填料密封。

5. 吸入室與排出體

吸入室配有正方形/矩形料鬥。料鬥尺寸可根據具體應用進行調整。

使用符合DIN標準和其它國際標準的法蘭或螺紋聯接。所用材料有鑄鐵、鋼、橡膠襯裏鎳鉻鋼，及按客戶要求使用的特殊材料。

6. 直聯式結構

驅動裝置直接用法蘭連至泵直聯架，結構緊湊、總重小、具有固定的軸向高度，這種高度與驅動裝置類型和尺寸無關，且維修簡便、效率高。

HTR單螺杆泵可提供 …

       流量**可達 200 m3/h

       壓力**可達 12 bar

       采用不同材料，從鋼至鎳鉻鋼至高耐酸材料如雙煉鋼、哈氏合金及鈦合金

       采用不同定子橡膠，從高耐磨性天然橡膠到耐油、耐酸及耐堿橡膠到四丙氟橡膠和氟橡膠

       使用S&L幾何形狀，可達到**應用

       選用不同機械軸密封、填料壓蓋與特殊機封。

…可以輸送

       高粘度、緊實、易碎、不產生搭橋的介質

       緩慢流動與非自由流動、固體物料的流體介質

應用

普遍適用 — HTR單螺杆泵

使用料鬥與螺旋送料器以便於輸送流動緩慢的物料

HTR單螺杆泵可用於所有行業連續、穩壓、平穩及低脈動地輸送各種介質，且與轉速成正比地計量幾乎所有介質。

廣泛應用

HTR單螺杆泵主要用於具有以下特性的介質：

       流動緩慢及流動性差的

       介質含固體物料的

       剪切敏感性的

       潤滑性或非潤滑性的

       觸變性與膨脹性的

       磨蝕性的

       粘性的

例如

稠化或濃縮的汙泥、粘性糊狀物、魚肝油、魚卵、香腸醬、豬油、麵團、馬鈴薯渣等。

其他特點：

       噪音低、振動小

流量和壓力範圍大

       壓力**可達 12 bar

       流量**可達 200 m3/h

配件

HTR單螺杆泵 — 備件與附件

以下附件可用於HTR單螺杆泵：

      定子幹運行保護器

       實心定子的流量傳感器

       速度監控器

       帶不同聯接的薄膜式壓力計

       多功能壓力表

       淬火鍋

       雙機械密封係統加壓衝洗裝置

       環形加藥噴嘴

       化學錨栓

       定子拆卸工具

       可調支座

       可移動式和拖車式機組

       驅動裝置保護罩

       電氣控製係統
